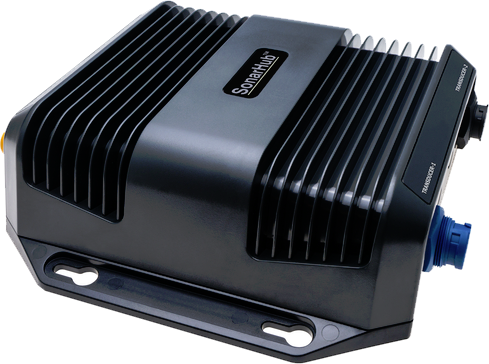

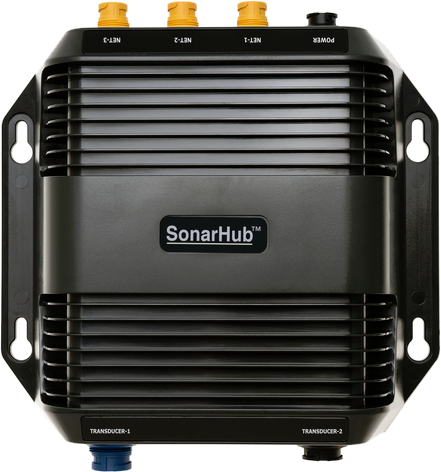

SonarHub Sounder Module

  • Description
  • More Details

Il modulo compatto SonarHubTM fornisce una soluzione completa per aggiungere le migliori funzioni della categoria, ovvero sonar CHIRP e StructureScan® HD, ai display ecoscadagli/chartplotter Lowrance compatibili.
La completa soluzione di rete plug-and-play semplifica, come mai prima d’ora, l’identificazione delle aree di pesca produttive, grazie alla connettività con le più recenti tecnologie sonar Lowrance – inclusi StructureScan® HD, CHIRP e SpotlightScanTM. Trasduttori venduti separatamente.

CARATTERISTICHE PRINCIPALI

Il modulo sonar completo e compatto fornisce le tecnologie sonar CHIRP e StructureScan® HD.

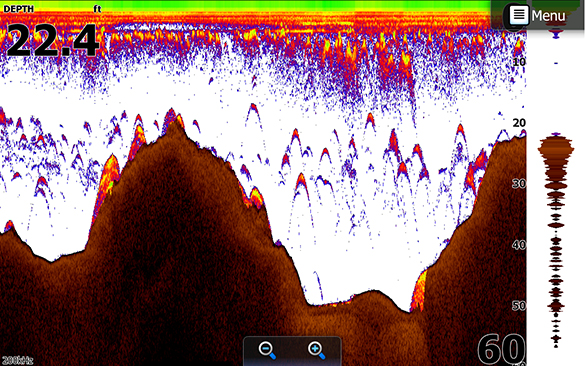

Sonar CHIRP, con trasduttore AIRMAR® TM150M, fornisce una generazione di impulsi estremamente efficace per una migliore risoluzione del bersaglio e l’eliminazione dei disturbi, nonché un’ampia copertura per archi perfetti che identificano chiaramente le prede.

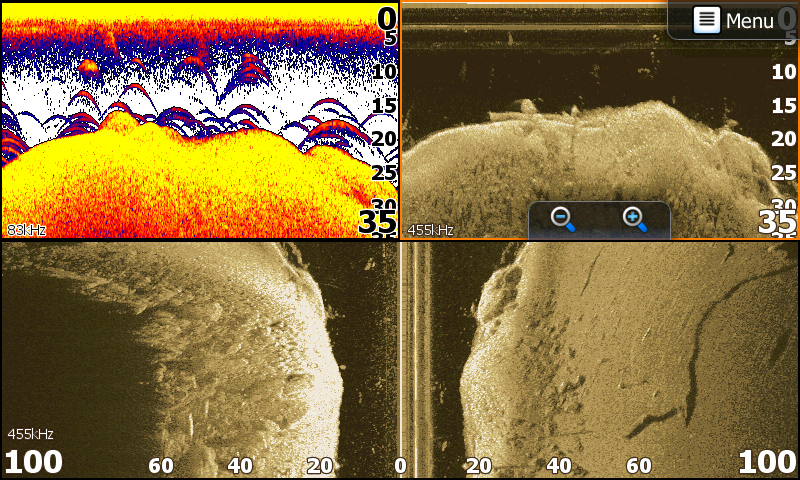

StructureScan® HD offre raggio di scansione laterale e risoluzione migliori della categoria, nonché DownScan ImagingTM per fornire visualizzazioni fotografiche davvero nitide di ciò che si trova sotto l’imbarcazione.
Tra i trasduttori opzionali sono inclusi AIRMAR® TM150M, trasduttore CHIRP a canale singolo e trasduttori esistenti StructureScan HD.
Compatibile con i NUOVISSIMI trasduttori* sonar SpotlightScan™ a scansione anteriore e dell’area circostante.
Compatibilità plug and play con modelli ecoscandaglio/chartplotter HDS Gen1 (SpotlightScanTM e sonar CHIRP esclusi), HDS Gen2 e Gen2 Touch.
Tre porte Ethernet integrate consentono un collegamento alla rete rapido e pratico, senza la necessità di un ulteriore modulo di collegamento alla rete Ethernet.

Panoramica
Transmit Power Max 500W RMS (StructureScan® HD), 250W RMS (CHIRP)
Trandsucer Frequencies 455/800 kHz (StructureScan® HD), 40-60kHz, 85-145kHz, 130-210kHz (CHIRP), 50 kHz/83kHz/200kHz (Narrow Band)
Tecniche/Ambientali
Temperatura Funzionamento -20° to 167° F (-28° to 75° C)
Standard Impermeabilità IPx7
Product Width 7.1 in \ 180 mm
Product Height 2.2 in \ 57 mm
Product Weight 2 lbs \ 0.9 kg
Alimentazione
Alimentazione (Tensione di Alimentazione) 12 or 24 vDC (9-32 vDC min-max)
Connettori di Rete

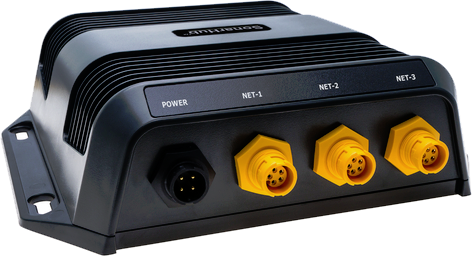

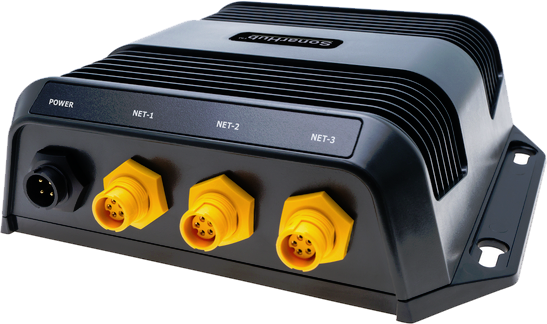

Connettori Ethernet: Three ports
Power: 4-pin power connector

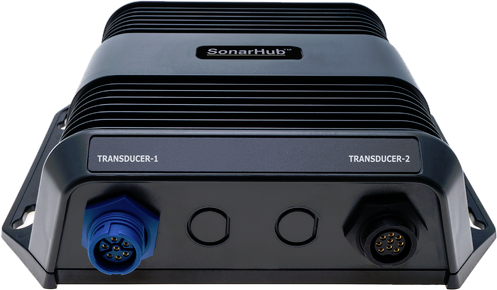

Transducer Port 1: Blue 7-pin connector for CHIRP and narrow-band transducers
Transducer Port 2: Black 9-pin connector for use with StructureScan® HD and SpotlightScan™ transducers
Altro
Altre Caratteristiche Max Depth Per Optional Transducer Type
StructureScan: Max 300 ft / 91 m @ 455/800 KHz
CHIRP: 3,500 ft / 1067 m (transducer dependent)
Warranty: Limited two-year warranty
Sonar
Tipo Trasduttore Multiple selections Lowrance and AIRMAR®
300 feet per side
