E120W: display 12,1" visibile alla luce del sole 1280x800 (WXGA)

HybridTouch: Possibilità di gestione con TouchScreen o classico tramite

Informazioni generali

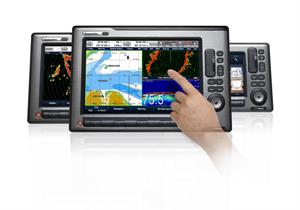

La serie E-Series Widescreen eleva lo standard dei display di navigazione multifunzione grazie alla semplicità, allo stile innovativo e a una libertà d’uso senza precedenti.

Grazie alla nuova tecnologia HybridTouch™ potrete scegliere tra la comodità del touchscreen o l’uso tradizionale dei tasti. L’interfaccia utente, progettata dall’azienda leader nella tecnologia di navigazione, si basa sull’intuitiva schermata Home che consente di controllare e personalizzare le funzioni di navigazione con pochi semplici tocchi.

Il modello E120W offre uno schermo touchscreen robusto, con filtro antiriflesso e ultra resistente ai graffi. Progettato per l’ambiente marino, riduce al minimo inserimenti accidentali dovuti a pioggia, spruzzi o altri agenti atmosferici e la utility Touch Lock™ permette di escludere il touchscreen, usando solo la tastiera tradizionale, in condizioni meteo estreme. Il display LCD con tecnologia Optical Bonding assicura colori brillanti e massima visibilità in ogni situazione. L’E90W vanta un display widescreen visibile alla luce diretta del sole ad alta risoluzione (WVGA 1280X800.

L’E120W è precaricato con cartografia di base Navionics per l'Europa. Il chartplotter all’avanguardia dell’E120W è ancora più semplice grazie alla tecnologia HybridTouch™ e all’interfaccia con tasti soft di Raymarine. È sufficiente “toccare” rotte o waypoint e usare la tastiera on-screen per la loro gestione. Passate alla cartografia Navionics Platinum+ per ulteriori dettagli e funzioni, ora arricchita dallatecnologiaTurboView™ che permette di sovrapporre in tempo reale i dati di navigazione alla cartografia 3D, di visualizzare le batimetrie in 2D e 3D e di eseguire panoramiche con vedute aeree dettagliate, punti di interesse, dati libri pilota e molto altro!

Navigate in tutta sicurezza con nebbia, pioggia o durante la notte collegando in rete un’antenna aperta o radome HD Digital di Raymarine. I radar HD Digital assicurano immagini chiare con massima nitidezza e definizione dei dettagli. I pescatori più esperti potranno avvalersi del nuovo modo Bird che consente di individuare banchi di pesci inseguendo i movimenti degli uccelli di mare (il modo Bird può richiedere un aggiornamento software dell’antenna radar).

La E-Series Widescreen assicura tecnologia di scandaglio HD Digital senza precedenti con potenza di uscita di 3 kilowatt. Il funzionamento è completamente automatico senza nessun intervento da parte dell’utente con tutti gli ecoscandagli HD Digital™ di Raymarine: DSM30 a 600 watt, DSM300 a 1000 watt o DSM400 a 3000 watt.

Collegate un ricevitore opzionale radio/meteo SIRIUS SR100 per il monitoraggio di tempeste, ricevere allarmi meteo, visualizzare fronti meteo radar animati e ascoltare oltre 100 canali gratuiti di musica commerciale con il servizio radio satellitare e meteo SIRIUS. Pianificate la pesca usando dati dettagliati della temperatura dell’acqua o organizzate il viaggio considerando le previsioni meteo aggiornate NOWRAD che si possono sovrapporre direttamente alla schermata cartografica. Per queste funzioni è necessario l’abbonamento al servizio SIRIUS.

Collegate in rete la E-Series Widescreen tramite il protocollo SeaTalk hs per condividere dati e funzioni radar, chartplotter, fishfinder, meteo e di navigazione. È possibile creare una rete con un singolo display o una rete multipla che comprenda fino a 8 nodi.

L’E120W supporta anche i protocolli SeaTalk e SeaTalk ng per integrarsi con facilità a dispositivi Raymarine:sensore GPS esterno, LifeTag, strumenti SeaTalk e autopiloti SeaTalk. Il supporto NMEA 0183 e NMEA 2000 consente il collegamento a strumenti elettronici di altre marche e il monitoraggio motori.

Ogni display E-Series Widescreen ha un input video per il collegamento a telecamere di bordo o fonti di intrattenimento. Le telecamere marine Raymarine offrono il collegamento plug-and-play e assicurano eccezionale qualità video e massima durata. Il cavo opzionale video input/output (A62158) offre invece 3 input video addizionali e un output video HD compatibile VGA per il collegamento a monitor e TV LCD.

Il kit E120W Raymarine comprende monitor, manuale utente, guida rapida, coperchio protettivo, kit montaggio a incasso e cavo alimentazione/dati/video.

Info prodotto E120W (cartografia Europa)
E120W Info prodotto

Interfaccia utente HybridTouch™
Nuova schermata Home per la semplice selezione delle applicazioni
Display visibile alla luce diretta del sole con tecnologia Optical Bonding per migliore contrasto e colori brillanti in tutte le condizioni di luce
Altissima risoluzione WVGA - 1280 x 800 pixel
Utility Touch Lock che permette di escludere il touchscreen™ e usare solo la tastiera tradizionale
Rete SeaTalkhs

Rete ultraveloce 100 Megabit
Rete con display multipli: condivisione di chartplotter, fishfinder, radar, meteo e molto altro tra 5 display E-Series Widescreen (max)

Chartplotter

Cartografia di base Navionics precaricata
Carte 2D/3D
Allarme anticollisione
Carte 3D e foto satellitari con carte opzionali Navionics Platinum con tecnologia TurboView™
Semplice pianificazione delle rotte tramite la tastiera on-screen

Fishfinder HD Digital

Collegamento DSM30, DSM300 o DSM400 tramite rete SeaTalkhs
Tecnologia HD Digital per la massima definizione degli echi ed eccezionale discriminazione del fondale
Quattro finestre preconfigurate per accedere con facilità alla schermata fishfinder desiderata con un semplice tocco
Radar

Compatibile con i radar digitali SeaTalkhs
Compatibilità con i radar HD Digital e Super HD Digital
Tecnologia Auto GSTTM per la massima libertà di azione
Doppia portata con antenne aperte o radome HD o Super HD Digital
Modo Bird HD Digital: l’antenna radar HD Digital individua e insegue gli uccelli di mare per trovare più pesce.
Modo radar High Speed (48 RPM): attivazione automatica per l’inseguimento ottimale di bersagli molto veloci vicino all’imbarcazione

Radio satellitare/meteo SIRIUS

Funzione radio e meteo SIRIUS con ricevitore opzionale SR100
Visualizzazione in tempo reale di previsioni meteo, allerte meteo, sovrapposizione dati meteo alla schermata radar e molto altro
Previsioni Nowrad, temperatura superficie dell’acqua, monitoraggio tempeste e molto altro
Overlay previsioni Nowrad direttamente sulla schermata chartplotter Funzione radio satellitare SIRIUS direttamente sul display E-Series Widescreen
Avviso per le canzoni o gli artisti preferiti su oltre 100 canali della radio satellitare SIRIUS
Integrazione video

Visualizzazione di fonti video esterne da telecamere, sistemi di intrattenimento e molto altro
Collegamento plug-and-play con telecamere CAM100 e CAM50 di Raymarine
Output VGA compatibile HD per TV o monitor esterni

Integrazione strumenti

Compatibilità con strumenti SeaTalk, SeaTalk2, SeaTalkng, SeaTalkhs, NMEA 0183 o NMEA 2000
Visualizzazione dati motori compatibili NMEA 2000 Network
Inseguimento bersagli AIS direttamente sulle applicazioni chartplotter o radar
Funzione Buddy Tracking (Tracking Preferiti) AIS
Controllo modo Silent (Identificazione silenziosa) se collegato a un ricetrasmettitore AIS500

Integrazione autopilota

Attivazione e controllo autopiloti serie SPX di Raymarine direttamente dall'interfaccia chartplotter
Info Tecniche E90W (cartografia Europa)

AIS
Supporto AIS: AIS classe B; modo Silent
Simboli bersagli: Inattivo, attivo, selezionato, pericoloso e perduto
Informazioni bersaglio: Vettori AIS, Tracking favoriti, dati sulla sicurezza e AIS
Supporto anti-collisione: Zone di guardia e messaggi di sicurezza
Allarmi: Messaggi allarme locale, bersagli perduti

Chartplotter
Cartografia: Cartografia di base precaricata per l’Europa. Compatibile con cartografia Navionics su cartucce CompactFlash
Scala della carta: Da 1/32 mn (se i dettagli cartografici sono disponibili) a 4000 mn
Waypoint: 3000 waypoint inseriti via touchscreen, cursore, lat/lon, rilevamento e distanza dalla posizione corrente o alla posizione dell’imbarcazione. Si possono assegnare nomi di 16 caratteri (max). Simboli e gruppi waypoint. Memorizzazione illimitata di waypoint su cartucce CompactFlash
Trasferimento waypoint: Database waypoint via NMEA e cartucce CompactFlash. Disponibile software per convertire i waypoint in file Excel
Uomo a mare (modo MOB): Mark con linea di rotta; lettura di distanza rilevamento e coordinate lat/lon del MOB e tempo trascorso dall'attivazione del MOB
Visualizzazione 2D-3D: Passaggio tra visualizzazione 2D e 3D regolando l’angolo di ripresa
Modi presentazione 2D: modo moto attivo, modo Planning, Head Up, Course Up o North Up (selezionabile vero o magnetico); Moto relativo, Autorange, Vero. Offset dello schermo. Sincronizzazione radar/carta o carta/carta
Rotte: Memorizzazione rotte 150 (di 50 waypoint ciascuna) nella memoria dello strumento e memorizzazione illimitata di rotte su cartucce CompactFlash. SmartRoute per creare una rotta da una traccia
Tracce: Memorizzazione di 15 tracce di 3000 punti traccia ciascuna (massimo) nella memoria dello strumento. L’ottimizzazione della traccia riduce il numero dei punti usati. Intervallo di tempo e distanza selezionabile dall’utente. Memorizzazione illimitata di tracce su cartucce CompactFlash
Overlay radar/carta: l’immagine radar si può sovrapporre su tutte le schermate cartografiche
Sincronizzazione radar/carta: per sincronizzare la scala del radar e della carta
Sincronizzazione carta/carta: per sincronizzare posizione, rotazione e carta delle finestre cartografiche sincronizzate
Overlay foto aeree sulla carta
Overlay meteo: Sovrapposizione previsioni meteo NOWrad sulla carta e accesso ai rapporti meteo dalla finestra cartografica
Overlay bersagli AIS: Attivazione/disattivazione simboli AIS. Visualizzazione vettori prua/velocità e ROT. Visualizzazione dati AIS dettagliati, dati sicurezza bersaglio, messaggi ALR e SRM. Configurazione zona di sicurezza
Informazioni di navigazione: Posizione imbarcazione in lat/lon, XTE, TTG e SOG/COG selezionabili. Rilevamento e distanza al waypoint. Rilevamento e distanza al cursore ed ETA
Modi presentazione 3D: modo moto attivo, modo Planning; Head Up, Course Up, o North Up; regolazione inclinazione e rotazione; offset imbarcazione
Schermata 3D/2D: Declutter, nome waypoint. Schermata 2D: vettore prua, vettore COG, indicatore vento, indicatore maree. Schermata 3D: cono trasduttore, scala profondità, rimodellamento
Allarmi: Anti-collisione (basato sui dati cartografici)

Fishfinder
Trasduttore: Da poppa, passante o interno
Moduli eco digitali: Compatibile con DSM30, DSM300 e DSM400
Ricevitore: Tecnologia HD Digital di Raymarine
Potenza di trasmissione: In base al DSM
Frequenza: In base al DSM
Allarmi: Allarme pesce, allarme di massima, allarme di minima, limite allarme di minima e massima
Schermata A-Scope: Visualizzazione in tempo reale dei ritorni sonar
Schermata Copertura del fondale: Mostra la porzione di fondale coperta dal fascio del trasduttore
Bottom Lock: Consente di ingrandire gli echi dei pesci che si trovano vicino al fondo, separandoli dalle strutture
Marker distanza: Mostra la distanza tra l’imbarcazione e il bersaglio
Identificativo bersaglio: Eco del bersaglio con lettura di profondità
Zoom: 2,3,4x e programmabile dall’utente

Informazioni generali
Visualizzazione dati: GPS, chartplotter, fishfinder, radar, video esterno (composito), CDI (Course Deviation Indicator) e barra dati personalizzabile

Dimensioni (Largh. x H x Prof.): 380 x 245 x 156 mm (la profondità comprende anche lo spazio per il cavo alimentazione
Dimensioni display (LCD): 12,1"
Risoluzione display: 1280x800 pixel (WXGA)
Tipo display: LCD TFT a colori visibile alla luce diretta del sole

Montaggio: Kit montaggio a paratia in dotazione. Montaggio su staffa dotazione opzionale
Temperatura operativa e temperatura non operativa : Da -10° C a 50° C
Consumo: 35 watt (tipico)
Range voltaggio: 10,7–32 volt (12/24 V nominale)
Impermeabilità: Standard CFR46/IPX6
Peso:4,76kg
Approvazioni CE - conforme a FCC: requisiti essenziali 1995/5/EC, 1989/336/EC. CFR47 Parte 2 e 80
Umidità: 95% (max) a 35°C non condensante
Finestre display: Chartplotter, Radar, Fishfinder, CDI, Video, Dati, Meteo, Motore, Tutorial
Funzioni schermo: Pieno schermo, doppia schermata e 1/4 in base alla funzione. Tre pagine con finestre pagina 2 x 1/4 e 1 x 1/2.
Illuminazione display e tastiera: Da 0 a 100% in 64 incrementi. Modo diurno/notturno
Lingue: Inglese (USA), inglese (UK), italiano, francese, spagnolo, tedesco, norvegese, olandese, svedese, danese, portoghese, finlandese, islandese, cinese, russo, greco, giapponese, coreano
Allarmi sistema: Sveglia, ancora, arrivo, profondità massima e minima, pesce, MOB, fuori rotta, profondità minima, temperatura, timer
Allarmi di navigazione: Arrivo e XT

Comandi
HybridtouchTM: Interfaccia utente touchscreen; tutte le funzioni anche con tasti tradizionali

Strumenti e dati motore
Pagine dati: 5 pagine disponibili. Predefinite (Navigazione, Waypoint, Rotta, Pesca o Vela) o configurabili dall'utente
Dati disponibili: Posizione imbarcazione, waypoint attivo, TTG, VMG, waypoint, profondità, COG, SOG, prua, velocità, marea/corrente, contamiglia parziale, ground log, ground trip, angolo di barra, ora e data locali, temperatura dell’acqua, vento apparente, vento vero, VMG in direzione del vento, XTE vento da terra, bussola, prua memorizzata
Pagine motore: 5 pagine disponibili. Predefinite (Motore, Motore e carburante, Risorse carburante, Motore e risorse, supporto due o tre motori) o configurabili dall'utente
Dati disponibili motore: Contagiri, pressione imbarcazione, alternatore, pressione dell’olio, temperatura refrigerante, ore motore, livello carburante (serbatoi 1 e 2), consumo carburante, carburante totale, carico

Interfacce

Configurazione di rete: Display singolo, due display o display multipli
Rete SeaTalk hs : 1 porta. Può comprendere fino a 8 nodi: un nodo è costituito da un display E-SeriesWidescreen o da un sensore di rete SeaTalk hs . Quando la rete comprende più di due nodi, è necessario uno switch di rete SeaTalk hs . In ogni rete possono essere collegati fino a un massimo di 5 display E-Series Widescreen
Interfaccia NMEA: 3 input (baud rate configurabile), 2 output
Input stringhe NMEA 0183: GLL, GGA, GLC, GTD, VTG, BWC, BWR, RMA, RMB, RMC, XTE, VHW, HDG, HDM, HDT, DBT, DPT, APB, VLW, MWV, WPL, RTE, DSC e ZDA. Selezionabile 4800, 4800 Navtex, 9600 Navtex o 38400 AIS
Output stringhe NMEA: Selezionabile dall’utente: APB, BWC, BWR, DBT, DPT, GGA, GLL, MTW, RMA, RMB, RMC, RSD, TTM, VLW, VHW, VTG, WPL, VHF/DSC e ZDA
Interfaccia SeaTalk: 1 porta
Input SeaTalk: Profondità, SOG, COG, posizione, numero waypoint, distanza/rilevamento, TTG, velocità imbarcazione, ora, XTE, prua, vento, dati di navigazione, contamiglia totale/parziale, stato pilota, temperatura, MOB e posizione cursore
Output SeaTalk: Dati cursore, zona di guardia e dati di navigazione trasmessi da NMEA
SeaTalk2/NMEA 2000: 1 porta; supporta anche il collegamento SeaTalk ng . Per SeaTalk ng e NMEA 2000 sono necessari cavi adattatori
Input video: Input (connettore BNC) video composito (NTSC o PAL). 3 ulteriori input video composito (NTSC or PAL) con cavo opzionale via connettore BNC.
Output video: output VGA via cavo video opzionale. Output selezionabile dall’utente come da risoluzione nativa del display o ridimensionato a 720p (1280 x 720)
Output allarme audio (x1): Linea mono, via cavo video opzionale

NAVTEX
Allarmi: Messaggi in entrata (categorie selezionabili)
Elenco messaggi: Classificabile

Radar
Supporto radar: Supporto per tutte le antenne digitali, HD Digital e Super HD Digital
Tipo immagine: A colori (solo HD e SHD)
Scale di distanza (cerchi distanziometrici): Da 1/8 (1/16) mn a 72 (12) mn in base all’antenna. Prestazioni determinate dal tipo di antenna e dalla posizione
Precisione cerchi distanziometrici: Migliore di +/- 1,5% della scala massima in uso o 22 m (72 ft.), quale è superiore
Precisione rilevamento: +/- 1°
VRM: 2 VRM, lettura in mn, ms, km
EBL: 2 EBL (anche mobile), risoluzione 1°
Scala rilevamento: 360° a intervalli di 10° (tacche piccole 2°, tacche grandi 10°)
Scala minima: 23 m (25 yds)
Discriminazione scala: 23 m (25 yds)
Orientamento: Head up, Course up o North up (selezionabile vero o magnetico), moto relative vero
Controllo antenna: Reiezione di interferenza, modi standby/trasmissione, selezione impulsi, Comandi Sintonizzazione, Pioggia, FTC e Mare, con selezione automatica o manuale di guadagno, disturbi e sintonizzazione (Auto GST)
Input bussola: NMEA 0183 (necessario per dati di prua molto precisi, adatto a funzione MARPA), o SeaTalk
Visualizzazione waypoint: Creazione waypoint e waypoint di arrivo visualizzati con simboli e gruppi selezionabili dall’utente
MARPA: Acquisizione manuale di Massimo 25 bersagli (in base al tipo di antenna), inseguimento automatico, allarme bersaglio pericoloso, zona di sicurezza, traccia bersaglio, vettori vero o relativo, grafici CPA e indicazione di velocità/rotta, rilevamento/rotta, CPA e TCPA del bersaglio.
Allarme zona di guardia: 2 zone di guardia, livello di sensibilità selezionabile, allarme acustico
Sintonizzazione automatica: Controllo automatico di guadagno, mare e sintonizzazione
Funzione fuori centro: In moto relative, 1/3 o 2/3
Scie: 10 secondi, 30 secondi, 1 minuto, 5 minuti e 10 minuti
Espansione del bersaglio: Selezionabile dall’utente con due livelli disponibili
Trasmissione temporizzata: Periodi di rotazione: 10, 20 o 30 scansioni. Intervallo di rotazione: 3, 5, 10 o 15 minuti
Overlay bersagli AIS: Attivazione/disattivazione simboli AIS. Visualizzazione vettori prua/velocità e ROT. Visualizzazione dati AIS dettagliati, dati sicurezza bersaglio, messaggi ALR e SRM. Configurazione zona di sicurezza
Doppia scala: Sì con antenne digitali
Due radar: Può supportare due antenne radar (non operazioni simultanee)

Interfaccia utente
Interfaccia utente: Refresh UI

Meteo

Meteo SIRIUS: previsioni temporali, scie, radar canadesi, fulmini, vento, temperatura superficie dell’acqua, stazioni di osservazione, meteo città, previsioni NOWRad, monitoraggio tempeste, pressione di superficie
Grafici meteo animati: previsioni meteo animate dall’ora corrente
Rapporti meteo: Comunicati tropicali, avvisi marini, previsioni aree marine
